Profinet是一种基于工业以太网的开放式、高性能通信协议，由PI国际组织（PROFIBUS & PROFINET International）制定和维护。它已成为现代自动化领域的核心通信标准之一，尤其在离散制造、过程工业及物流输送等领域应用广泛。
一、Profinet协议快速了解
Profinet的核心优势在于其融合了IT技术与实时工业通信。它主要提供三种通信方式：
- TCP/IP标准通信：用于非实时性要求的数据传输，如参数配置、诊断信息上传。
- 实时（RT）通信：通过优化协议栈，满足绝大多数自动化应用（如PLC与I/O模块通信）的毫秒级实时需求。
- 等时实时（IRT）通信：通过专用硬件支持，实现高精度、纳秒级抖动控制的同步运动控制，适用于多轴协同。
其技术特点包括：
- 开放性：基于以太网标准（IEEE 802.3），可与标准IT设备无缝集成。
- 高带宽与性能：支持百兆、千兆甚至更高带宽，数据传输速率快。
- 强大的诊断功能：支持从设备级到网络级的精确诊断，便于快速定位故障。
- 灵活的拓扑结构：支持星形、环形、树形等多种网络拓扑，易于扩展。
- 集成安全功能：通过Profinet Security标准，可构建深度防御的网络安全体系。
二、相关核心产品与设备
Profinet生态系统庞大，主要包括以下设备：
- 控制器（主站）：如西门子S7-1200/1500系列PLC、各大品牌的CNC系统或机器人控制器，作为网络的“大脑”。
- 现场设备（从站）：包括远程I/O模块、变频器、伺服驱动器、传感器、RFID阅读器等，负责执行与数据采集。
- 网络基础设施：
- 工业交换机：管理型或非管理型交换机，支持环形冗余（如MRP），确保网络可靠性。
- 通讯处理器（CP卡）：为不支持Profinet的旧式PLC或PC提供接入能力。

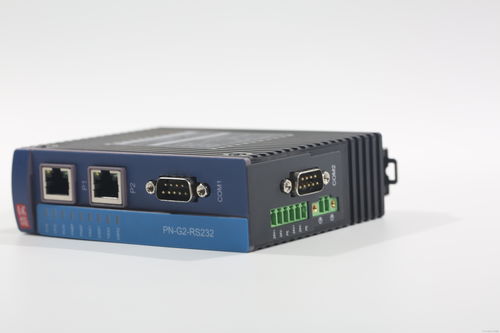

- 网关/耦合器：用于连接Profinet与其他现场总线（如PROFIBUS、DeviceNet）或协议（如Modbus TCP）。
- 工程与诊断工具：如TIA Portal（博途）等工程软件，以及便携式网络诊断工具（如西门子Scalance系列诊断器）。
三、如何解决客户现场实际问题
Profinet及相关设备在解决工业现场痛点方面表现卓越，主要体现在以下几个典型场景：
1. 应对复杂布线，降低安装与维护成本
- 问题：传统点对点布线或旧总线系统布线复杂、成本高、故障排查困难。
- 解决方案：利用Profinet的星型或线性拓扑，通过一根标准以太网电缆串联多个设备，大幅减少线缆和接线工作量。标准RJ45接口也便于安装与更换。现场案例：一条汽车装配线上的数百个传感器和执行器，通过Profinet网络简化了80%的布线。
2. 提升系统响应速度与同步精度
- 问题：生产线各工站动作不同步，导致节拍下降或产品精度不达标。
- 解决方案：采用支持IRT通信的Profinet网络和驱动器。控制器可精确同步多台伺服电机，实现高精度插补运动。现场案例：在包装机械上，多个飞剪轴的同步控制精度达到微秒级，确保了切割位置的绝对准确。
3. 实现快速故障诊断与停机最小化
- 问题：设备故障时，排查耗时漫长，导致生产长时间中断。
- 解决方案：利用Profinet设备集成的详细诊断信息（如“电缆中断”、“短路”、“站故障”），工程师可通过HMI或Web服务器直接读取具体故障点和原因。支持环形冗余（MRP）的网络可在单点故障时在20-200ms内自愈。现场案例：在化工厂，通过Profinet诊断功能，将平均故障修复时间（MTTR）从数小时缩短至几分钟。
4. 无缝集成新旧系统与IT/OT融合
- 问题：工厂存在多种品牌设备和遗留系统（如PROFIBUS），难以实现数据互通与上层管理。
- 解决方案：使用Profinet网关/耦合器，将旧有设备无缝接入新网络。Profinet基于标准以太网，数据可轻松上传至MES、ERP或云平台，实现生产数据的透明化管理。现场案例：一家食品厂通过Profinet-Profibus网关整合了旧生产线，并通过OPC UA将生产数据上传至MES系统，实现了全厂级监控与优化。
5. 增强系统灵活性与可扩展性
- 问题：生产线需要频繁调整或增加新工位，传统系统改动困难。
- 解决方案：Profinet的模块化设计和灵活的拓扑使得添加、移除或重新配置设备变得非常简单，通常只需在工程软件中进行组态并连接网线即可。现场案例：一条柔性装配线可根据订单需求，快速重组工作站布局，Profinet网络支撑了这种敏捷制造模式。
结论
Profinet不仅仅是一种通讯协议，更是一个完整的工业通信解决方案。通过其高性能、强诊断、高灵活性和开放性的特点，配合丰富的产品生态，它能直接应对客户在现场遇到的布线复杂、维护困难、系统僵化、数据孤岛等核心挑战。理解Profinet及其设备如何工作，是设计、优化和运维现代化智能工厂的关键一步。对于工程师而言，掌握Profinet意味着掌握了提升生产效率与可靠性的有力工具。
